新闻资讯

钙钛矿型发光二极管（PeLEDs）近年来有了长足的发展，在绿色和红色区域的电致发光的外量子效率（EQE）已经超过了20%，但在蓝色区域的效率却远远落后。

近日，中科院半导体研究所游经碧研究员，张兴旺研究员报道了在PEA2(CsPbBr3)2PbBr4钙钛矿中加入大阳离子CH3CH2NH2+，从而降低了Pb-Br轨道耦合，增加了蓝光发射的带隙。

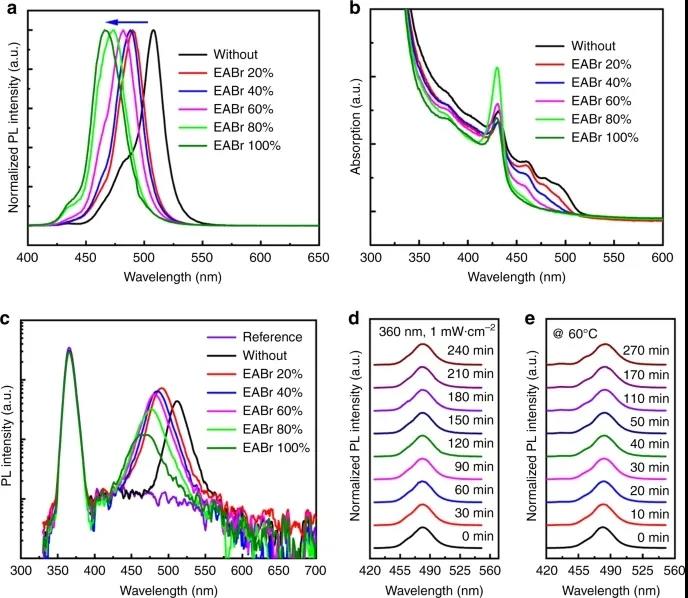

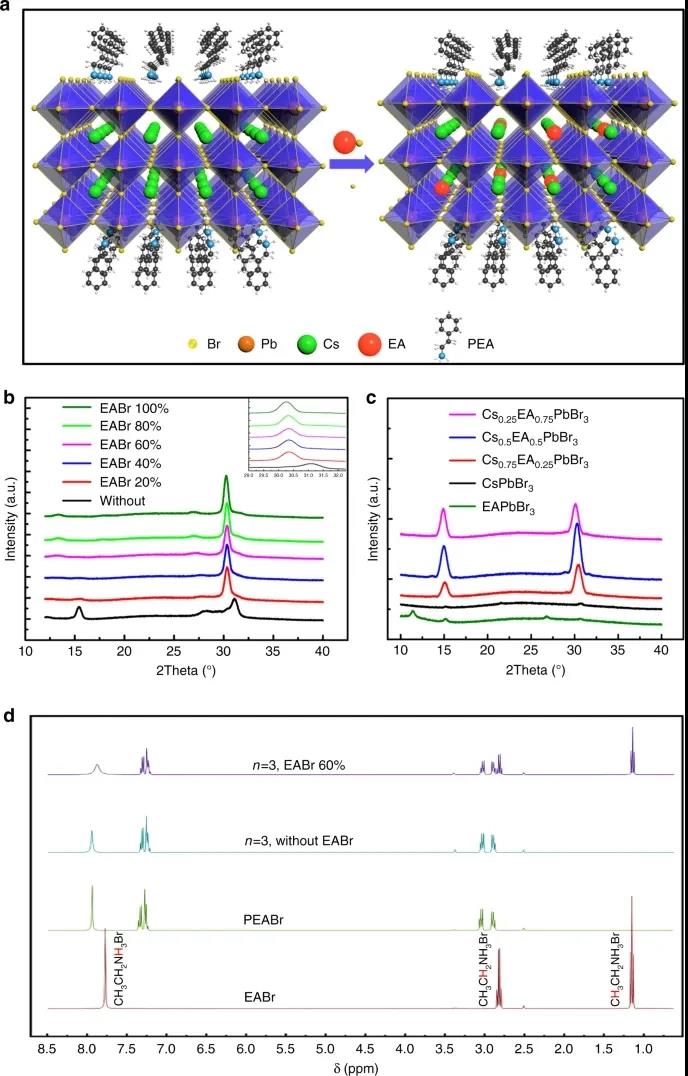

X射线衍射和核磁共振结果显示，EA成功取代Cs+，形成PEA2(Cs1-xEAxPbBr3)2PbBr4。该方法将绿光（508 nm）调制到蓝光（466 nm），获得了70%以上的蓝光量子产率。此外，发射光谱在光和热应力下都具有稳定性。

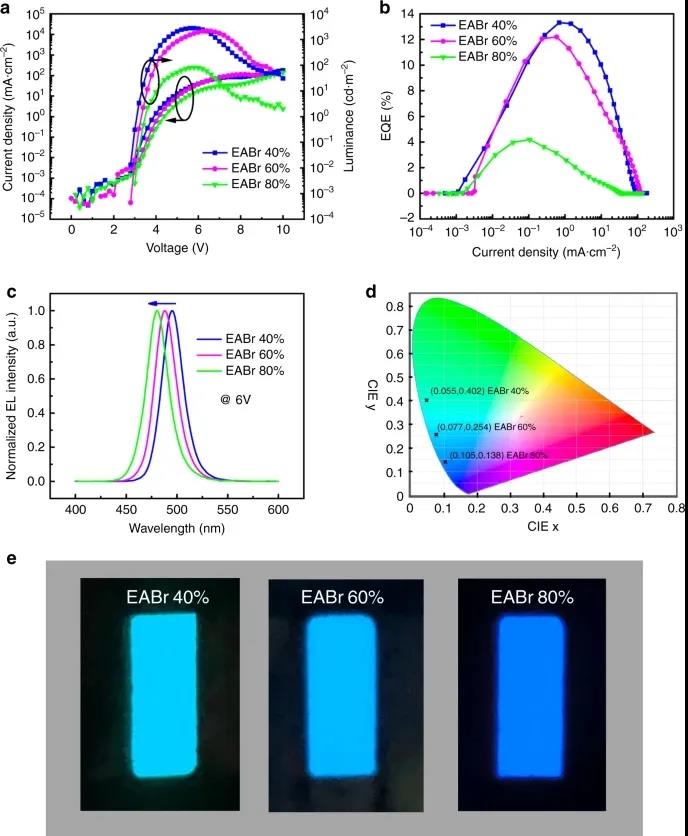

采用60% EABr的PeLEDs结构，实现了高达12.1%EQE的488 nm天蓝色电致发光，为实现PELED的全彩显示奠定了基础。

Chu, Z., Zhao, Y., Ma, F. et al. Large cation ethylammonium incorporated perovskite for efficient and spectra stable blue light-emitting diodes. Nat Commun 11, 4165 (2020)

DOI：10.1038/s41467-020-17943-6

https://doi.org/10.1038/s41467-020-17943-6
